Обзор видеокольпоскопов

Наверное, нет более чувствительной и в то же время интимной сферы, чем женское здоровье. Безусловно, важную роль играет аппаратура, применяемая для диагностики и лечения гинекологических нозологий. Ведущую роль в выявлении отклонений от нормы и заболеваний шейки матки играет метод под названием кольпоскопия и его современная разновидность — видеокольпоскопия.

Кольпоскопия — это осмотр влагалища, его стенок, входа, влагалищной части шейки матки при помощи специального прибора под названием кольпоскоп. В зависимости от вида этого прибора он может состоять из видеокамеры, осветительного блока, устройства визуального наблюдения — монокуляра или бинокуляра. Вывод изображения может проводиться на монитор компьютера или на встроенный в корпус головки кольпоскопа дисплей.

Кольпоскопы в современной практике врача

Наиболее современным решением для оснащения гинекологического кабинета или отделения является именно видеокольпоскоп. Он позволяет врачу не только визуально осматривать влагалище и влагалищную часть шейки матки, но и сохранять фотографии с осмотра в высоком качестве, передавать их для дальнейшей диагностики, отслеживать процесс и результаты лечения, сверять полученные изображения с гинекологическим атласом или с предыдущими исследованиями, а также отмечать на изображении позиции для биопсии.

Обязательным требованием для всего вышеперечисленного является связка видеокольпоскоп — персональный компьютер / ноутбук, необходимая даже при наличии встроенного дисплея.

Как выбрать видеокольпоскоп

Каким должен быть минимально функциональный кольпоскоп, а каким может быть идеальный видеокольпоскоп? На каких опциях можно сэкономить, а на чём экономить нельзя ни в коем случае? Есть три важных параметра, которые нужно учесть при выборе наилучшего оборудования для вашего кабинета, и цена видеокольпоскопа будет зависеть от их комбинации.

Разрешение камеры

Изображение с камеры KN-2200A

Важнейшая функция видеокольпоскопии — это наиболее подробное документирование исследования.

Ни у кого не возникает вопросов, когда к врачебному описанию прилагается МРТ или рентгенологический снимок, так и при гинекологическом исследовании фиксация состояния пациентки и его документирование является основой правильной врачебной тактики. Специализированные камеры, применяемые в видеокольпоскопах, должны иметь ряд минимальных характеристик, обуславливающих информативность исследования и хорошую чёткость получаемого изображения.

Разрешение аналоговых камер считается в телевизионных линиях (ТВЛ), цифровых в пикселях. Чем больше разрешение по горизонтали и вертикали (чем больше количество вертикальных и горизонтальных линий), тем качественнее картинка, возникающая на мониторе.

Оптимальный размер матрицы видеокамеры кольпоскопа по диагонали составляет ¼ дюйма, с разрешением 470-480 ТВЛ (телевизионных линий).

Существуют модели и с меньшей диагональю матрицы (1/8″, 1/12″ и ниже), но чёткость и качество полученных с таких камер изображений, как и документальных «снимков» не только далеки от эталона, но и сомнительны с доказательной точки зрения вне зависимости от типа сенсора и количества мегапикселей камеры.

Есть модели с большей диагональю сенсора видеокольпоскопа (1/3″, 1/2″, 1″), но их стоимость, как правило, увеличивается кратно увеличению диагонали.

Оптимальными с позиции соотношения цена/качество являются видеокольпоскопы с такими параметрами камеры:

  • Диагональ матрицы: ¼ - ½ дюйма и более (насколько более — зависит от размера вашего бюджета).
  • Разрешение: 470 ТВЛ и выше (чем выше, тем лучше).
  • Тип матрицы: CCD (ПЗС) или CMOS (КМОП).

Освещённость рабочей области

Освещённость тоже важный параметр, т.к. недостаток света не позволит получить качественное видео или фотографии. Стандартом на сегодняшний день является освещённость 1000 люмен и выше. Обязательно должна быть возможность регулирования интенсивности светового потока.

В качестве источника света применяются обычно галогеновые или светодиодные лампы. Последние могут располагаться по окружности окуляра камеры либо на выносном блоке, соединённом с оптической головкой оптоволокном (это зависит от конструкции кольпоскопа).

Галогеновые лампы дают чуть более жёлтый свет (у них ниже цветовая температура, порядка 3200-3300 К), светодиоды чуть более синий (4000-6000 К). Галогеновые лампы могут обеспечивать большую освещённость, но в то же время сильнее греются. При одинаковом значении освещённости светодиоды предпочтительней, потому что они не нагреваются, а, значит, не создают дополнительного дискомфорта у пациентки.

Визуализация

Качество отображения видео и снимков на мониторе также является важным нюансом при работе с видеокольпоскопом. При самостоятельном выборе монитора важно учитывать точность цветопередачи, широкие углы обзора и достаточная диагональ дисплея. Также, во избежание бликов, рекомендуется матовая поверхность экрана монитора. Наиболее подходящий вариант дисплея это:

  • Тип матрицы: LED, ЖК (IPS, но не TN, у мониторов с такой матрицей ограниченная цветопередача и худшая, по сравнению с IPS, контрастность).
  • Экран: матовый.
  • Диагональ монитора: от 17 дюймов (чем выше, тем лучше).



Дополнительные параметры при выборе кольпоскопов

Штатив

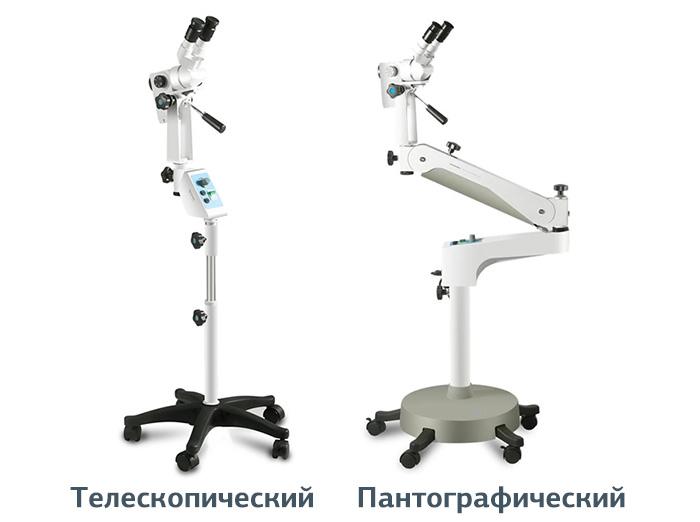

Видеокольпоскопы, как правило, размещаются на мобильной стойке и комплектуются двумя типами штативов:

  • Простой телескопический (выдвижной). Позволяет регулировать положение видеокольпоскопа по высоте.
  • Коленчатый, пантографического типа. Позволяет регулировать положение видеокольпоскопа по высоте, диагонали и углу наклона. Даёт большую мобильность и удобство в работе, но стоит дороже.

Память для сохранения снимков

У видеокольпоскопов может быть встроенная память для хранения снимков и видео. Если предполагается использование кольпоскопа без подключения к компьютеру, то нужно обратить внимание на объём этой памяти.

Оптимальным вариантом, конечно, является подключение кольпоскопа к ПК, и в таком случае всю полученную информацию можно сохранять сразу на жёсткий диск компьютера.

Мобильная стойка для компьютера и принтера

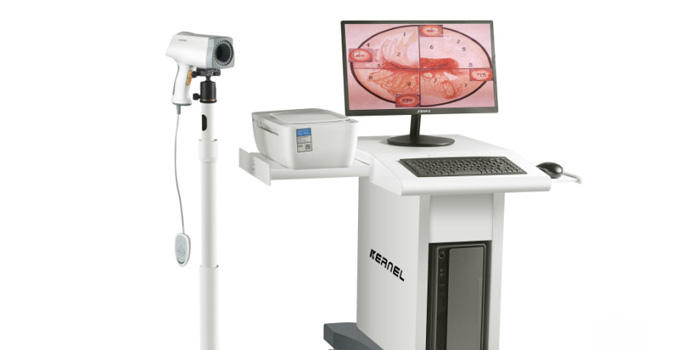

Полный комплект видеокольпоскопа включает в себя, как правило, собственно, аппарат, мобильный штатив, мобильная стойку с персональным компьютером, принтером и монитором. Стойка необязательна, но повышает удобство использования, и в случае необходимости кольпоскоп и компьютер можно легко переместить в другое помещение.

Требования к компьютеру и принтеру

В случае ограниченного бюджета отдельная покупка компьютера, монитора и принтера (цветной струйный/лазерный) может значительно снизить цену комплекта. Перед покупкой обязательно проверьте минимальные системные требования со стороны аппарата и программного обеспечения.

Принтер должен иметь разрешающую способность не менее 4800×1200 точек на дюйм, так как распечатанная фотография может оказаться единственным документом, на основании которого проводится лечение или диагностика.



Видеокольпоскопы Kernel

Видеокольпоскопы Kernel являются одними из наиболее популярных в нашей стране и доступных по цене аппаратов.

KN-2200A

Аппарат KN-2200A — один из наиболее доступных в нашей стране приборов для профессиональной видеокольпоскопии. Монтируется на мобильной стойке с простым телескопическим (выдвижным) штативом, регулирующим положение кольпоскопа по высоте.

У KN-2200A есть усовершенствованная модификация с ЖК-монитором на тыльной поверхности головки кольпоскопа. Монитор позволяет определить и выставить правильное позиционирование кольпоскопа, увеличить изображение, определить ряд патологических состояний без отрыва от манипуляций.

Камера:

  • Диагональ матрицы: ¼".
  • Разрешение: 480 ТВЛ.
  • Тип матрицы: CCD (ПЗС).

Для работы аппарата нужен компьютер или ноутбук с системой Windows 7 и выше. ПО на русском языке поставляется вместе с кольпоскопом. У кольпоскопа нет встроенной памяти, вся информация сразу передаётся на компьютер.

KN-2200A или KN-2200A с ЖК-монитором прекрасно подойдут для оснащения гинекологических кабинетов поликлиник и консультаций, смотровых, кабинетов скрининга, стационарных и мобильных ФАПов, кабинетов женского здоровья, центров здоровья. Они нетребовательны к производительности компьютера.

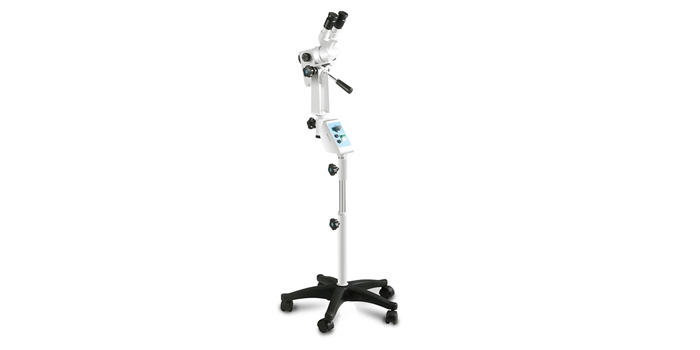

KN-2200В

Видеокольпоскоп KN-2200В является более функциональным по сравнению с моделью А аппаратом. Оснащён бинокулярным объективом, позволяющим проводить исследование и фото/видео фиксацию под визуальным контролем.

Камера:

  • Диагональ матрицы: 1/3″.
  • Разрешение: 1000 ТВЛ.
  • Тип матрицы: CCD (ПЗС).

У него также нет встроенной памяти, и он требует интеграции с компьютером или ноутбуком.

KN-2200В прекрасно подойдёт для оснащения не только гинекологических кабинетов поликлиник и консультаций, но и для применения в гинекологических стационарах при проведении ряда оперативных вмешательств. Визуальный контроль исследований и манипуляций значительно расширяет возможности и удобство проведения видеокольпоскопии.

KN-2200С

Видеокольпоскоп KN-2200С — это улучшенная модель KN-2200В. Он оснащён такой же оптической системой и такой же качественной камерой. Вместо телескопического штатива у него пантографический, который позволяет регулировать положение видеокольпоскопа с намного большей точностью.

Камера:

  • Диагональ матрицы: 1/3″.
  • Разрешение: 1000 ТВЛ.
  • Тип матрицы: CCD (ПЗС).

KN-2200С прекрасно подойдёт для применения и проведения видеокольпоскопии во всех возможных случаях для стационаров и поликлиник самого высокого уровня.






Если у вас остались вопросы о кольпоскопах или вам нужна консультация о том, какая модель нужна именно в вашей клинике, обращайтесь к нашим менеджерам, они будут рады ответить на все вопросы:
