Ректоскоп Кварц Ре-ВС-2,8/20-200-Кварц с биопсийным каналом

Ректоскоп Кварц Ре−ВС−2,8/20−200−Кварц с биопсийным каналом

Ректоскоп Кварц Ре−ВС−2,8/20−200−Кварц с биопсийным каналом предназначен для диагностики заболеваний прямой и сигмовидной кишок, а также для проведения диагностических и лечебных манипуляций, включая забор биопсии.

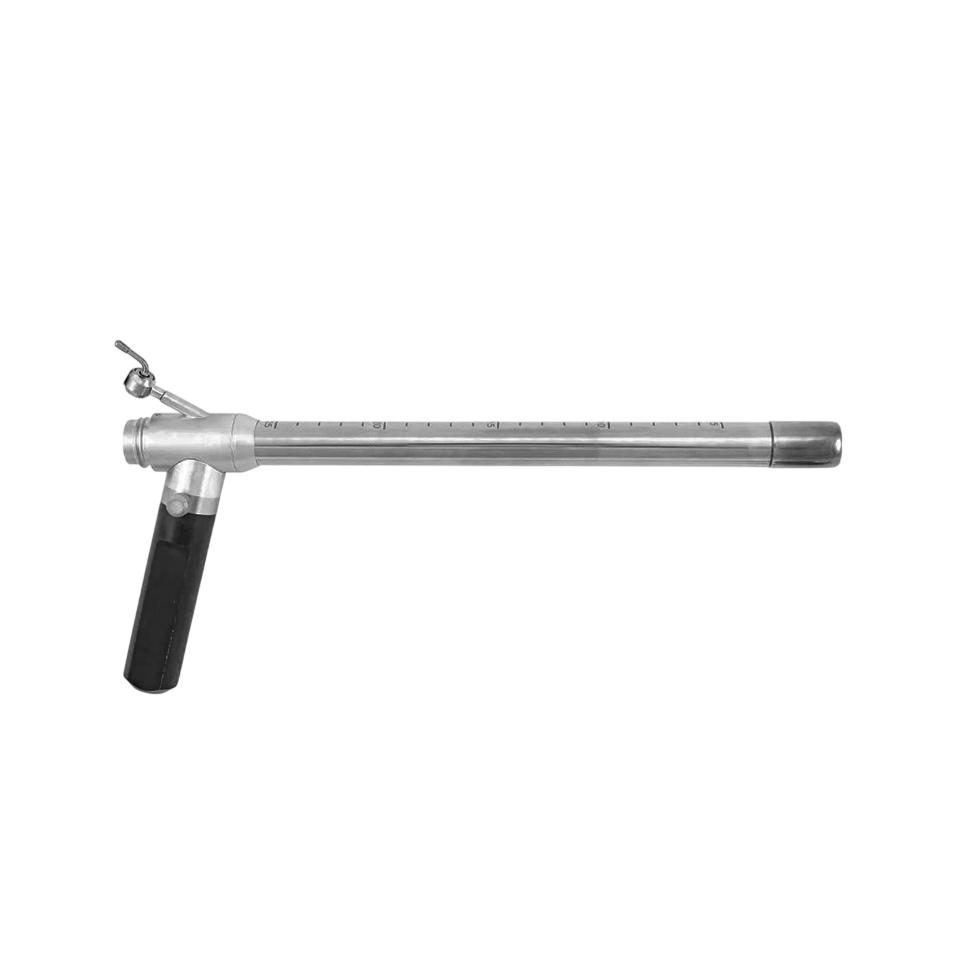

Основными узлами ректоскопа являются тубус с обтуратором и биопсийным каналом, световолокно, нагнетатель и оптическое устройство. Длина тубуса составляет 200 мм, диаметр — 20 мм. Для удобства работы к тубусу прикручивается рукоятка под углом 75°.

Тубус состоит из наружной и внутренней трубок. На наружной трубке нанесены риски с цифрами, позволяющие определять глубину введения инструмента в полость. Между внутренней и наружной трубками расположено световолокно, а вдоль внутренней трубки проходит биопсийный канал диаметром 2,8 мм для введения гибкого инструмента в рабочую зону.

Тубус изготовлен из нержавеющей стали без хром−никелевого покрытия. Корпус электроотполирован с последующим анодированием, благодаря чему поверхность имеет матовое исполнение и не бликует. Рабочая поверхность тубуса механически отполирована не ниже 9−го класса шероховатости, что облегчает введение инструмента и упрощает последующую очистку.

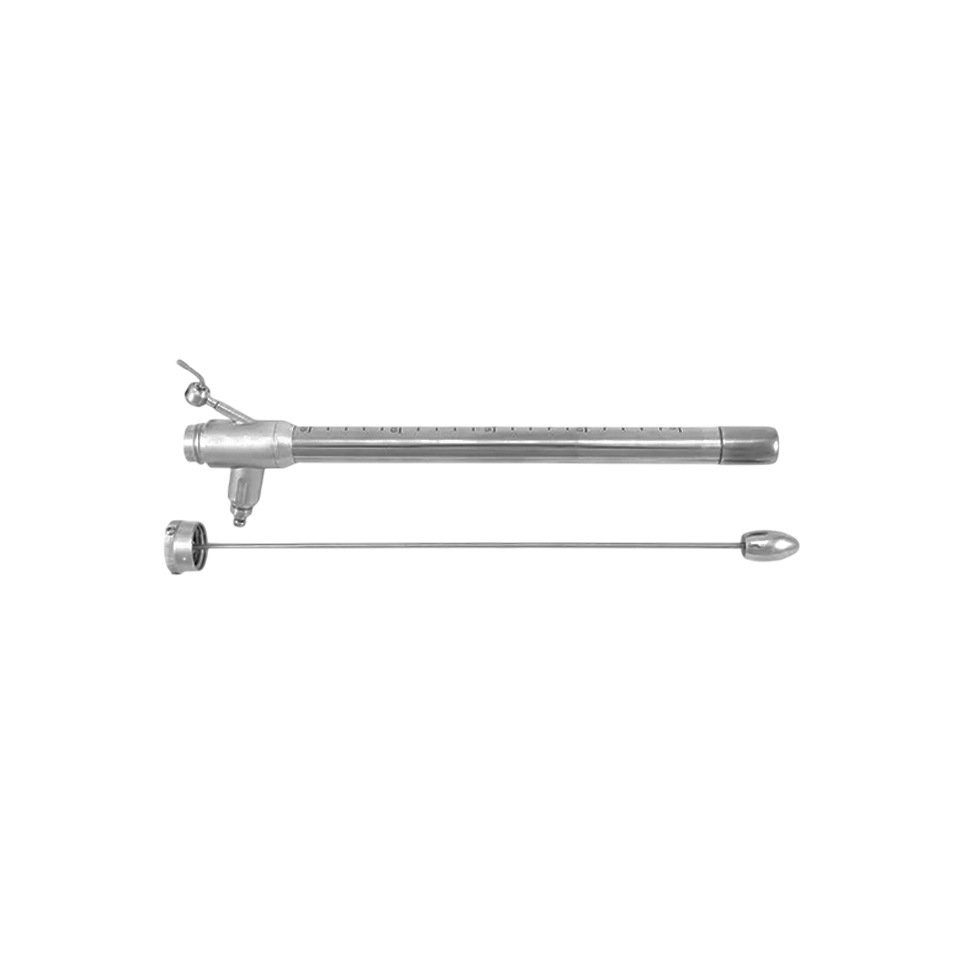

Каждый тубус укомплектован обтуратором, предназначенным для безопасного введения тубуса в полость. Обтуратор заканчивается оливообразным наконечником и закрепляется с нерабочего конца тубуса винтовым способом.

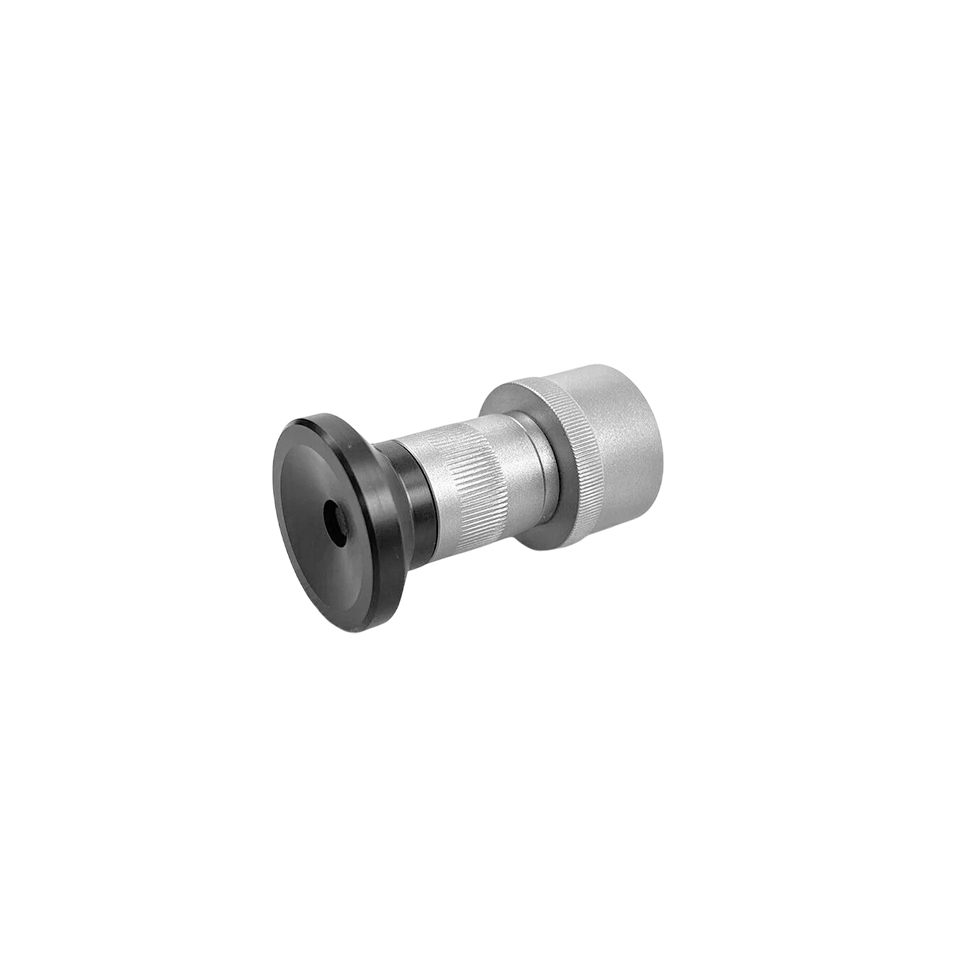

В комплект входит оптическое устройство с трёхкратным увеличением и диоптрийной подвижкой от −5 до +5 диоптрий. Оно предназначено для осмотра слизистой под увеличением и позволяет использовать эндоскопические видеокамеры для жёсткой эндоскопии со стандартными разъёмами. Видеокамера крепится на окуляре оптического устройства, которое, в свою очередь, фиксируется на нерабочем конце тубуса винтовым способом.

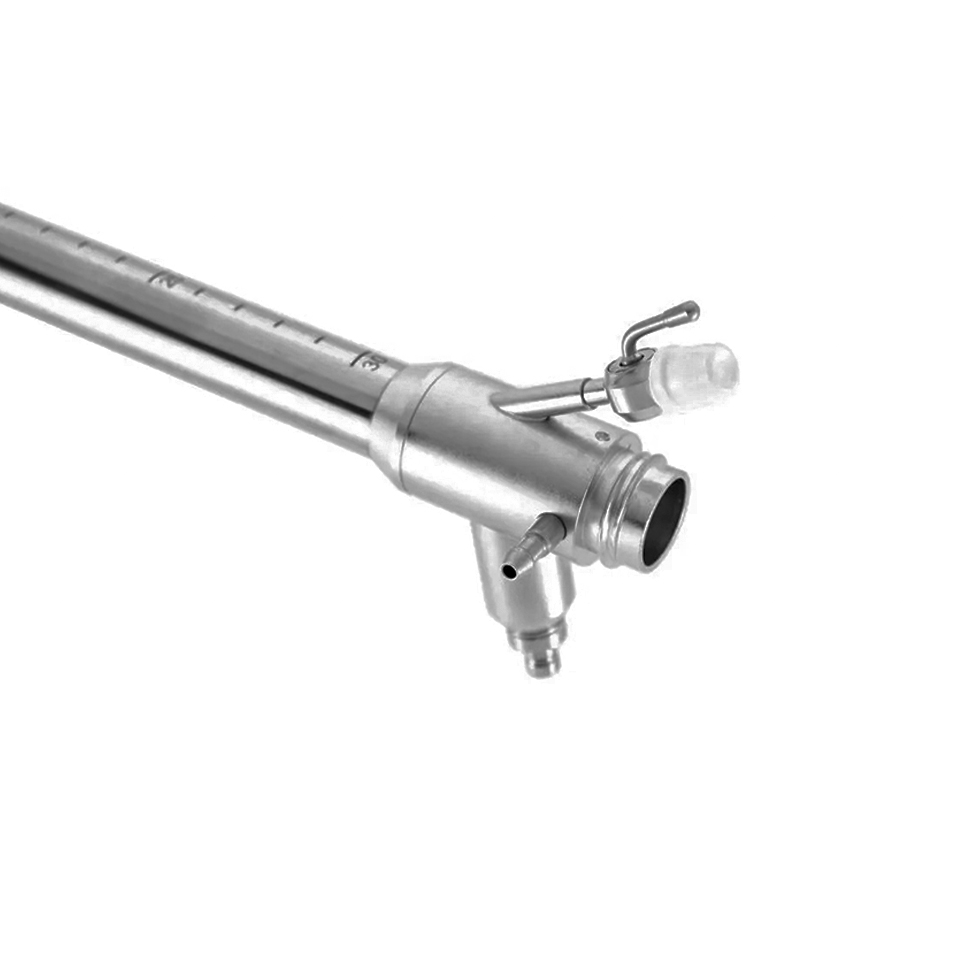

Для освещения рабочего поля необходимы осветитель и световодный кабель, которые заказываются отдельно и не входят в комплект поставки. Световодный кабель винтовым способом крепится к отверстию в тубусе, скрытому рукояткой. Благодаря такому расположению кабель проходит внутри рукоятки и не мешает проведению диагностических и лечебных манипуляций.

Разъёмы тубуса унифицированы и совместимы с аналогичными изделиями отечественного производства, а также с оборудованием импортного производства при использовании соответствующих переходников. Ректоскоп выдерживает автоклавирование и другие методы и средства стерилизации эндоскопов, разрешённые Министерством здравоохранения Российской Федерации.

Конструкция ректоскопа

• Тубус с обтуратором и встроенным биопсийным каналом.
• Наружная и внутренняя трубки тубуса.
• Встроенное световолокно между трубками.
• Биопсийный канал диаметром 2,8 мм для введения гибкого инструмента.
• Градуированные риски на наружной трубке для определения глубины введения.
• Рукоятка с углом крепления 75°.
• Обтуратор с оливообразным наконечником.
• Оптическое устройство с трёхкратным увеличением.
• Винтовое крепление оптического устройства к нерабочему концу тубуса.
• Возможность подключения видеокамеры для жёсткой эндоскопии.
• Винтовое крепление световодного кабеля к тубусу.

Оптическая система

• Оптическое увеличение — 3×.
• Диоптрийная подвижка от −5 до +5 диоптрий.
• Осмотр слизистой под увеличением.
• Возможность подключения эндоскопических видеокамер для жёсткой эндоскопии.
• Крепление видеокамеры на окуляре оптического устройства.
• Стандартные разъёмы для подключения совместимых видеокамер.
• Винтовое крепление оптического устройства к тубусу.

Тубус и обтуратор

Тубус изготовлен из нержавеющей стали без хром−никелевого покрытия. Корпус подвергается электрополировке с последующим анодированием, рабочая поверхность механически отполирована не ниже 9−го класса шероховатости.

Обтуратор входит в комплект каждого тубуса и предназначен для безопасного введения инструмента в полость. Оливообразный наконечник обтуратора способствует плавному введению тубуса. Фиксация обтуратора осуществляется винтовым способом с нерабочего конца тубуса.

Освещение рабочего поля

Для освещения рабочего поля используются осветитель и световодный кабель, которые заказываются отдельно. Световодный кабель присоединяется к специальному отверстию в тубусе винтовым способом. Отверстие расположено таким образом, что после установки рукоятки кабель проходит внутри неё и не мешает проведению манипуляций.

Совместимость и стерилизация

• Унифицированные разъёмы тубуса.
• Совместимость с аналогичными изделиями отечественного производства.
• Совместимость с импортным оборудованием при использовании переходников.
• Возможность автоклавирования.
• Возможность применения других методов и средств стерилизации, разрешённых МЗ РФ для эндоскопов.

Технические характеристики

Комплект поставки

• Тубус Кварц Ре−ВС−2,8/20−200 — 1 шт.
• Ручка — 1 шт.
• Крышка защитная — 2 шт.
• Оптическое устройство — 1 шт.

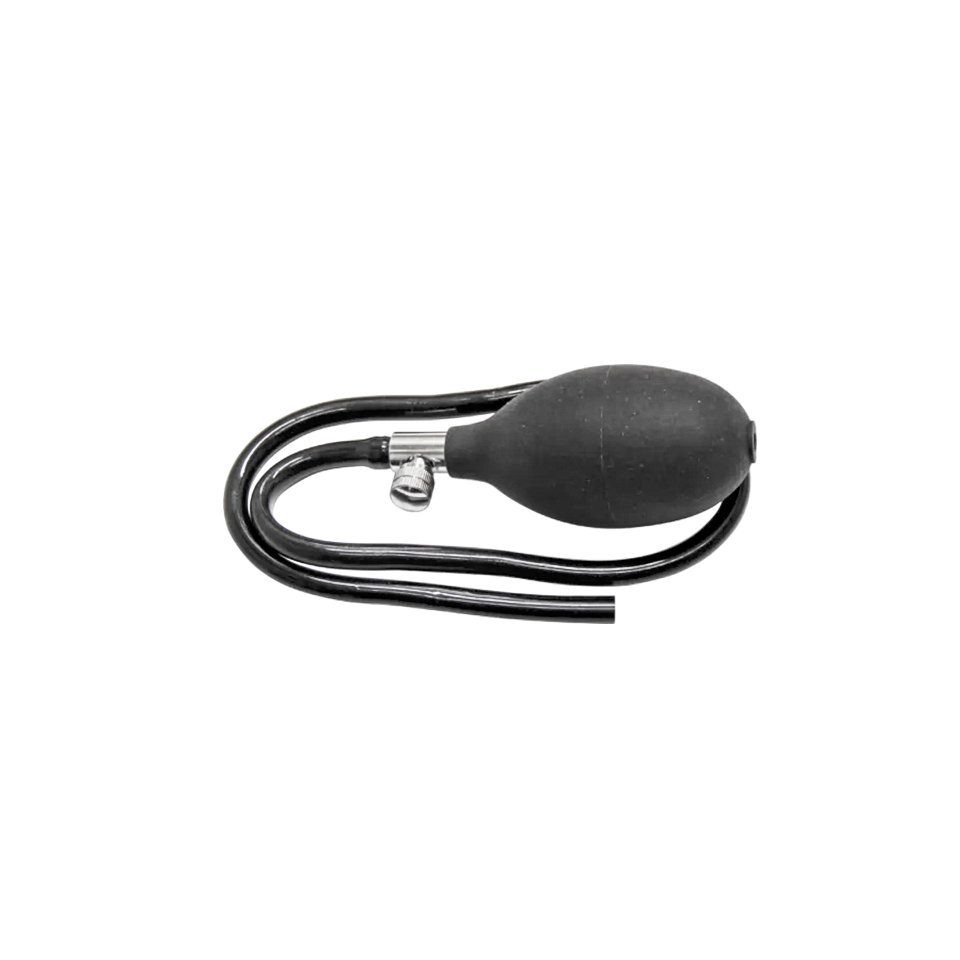

• Нагнетатель — 1 шт.

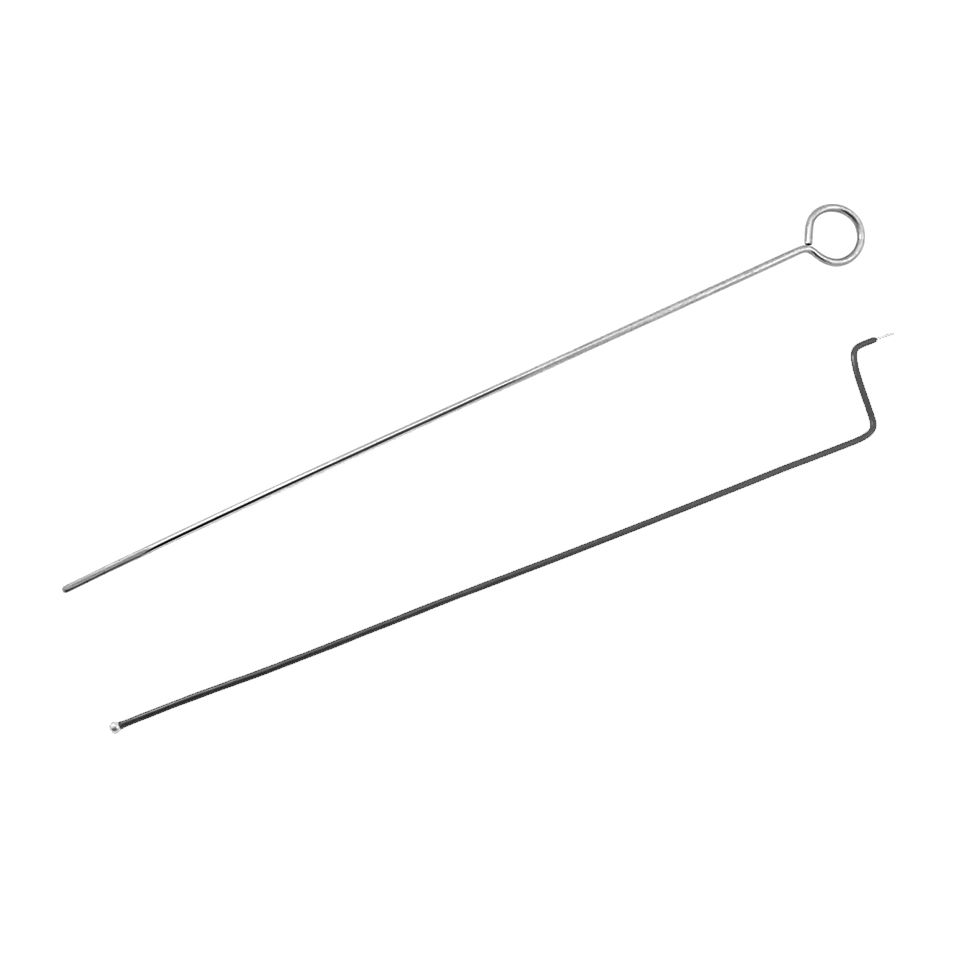

• Электрод — 1 шт.
• Ватодержатель — 1 шт.

Осветитель и световодный кабель в комплект поставки не входят и заказываются отдельно.

Преимущества ректоскопа Кварц Ре−ВС−2,8/20−200−Кварц

• Встроенный биопсийный канал диаметром 2,8 мм для введения гибких инструментов.
• Встроенное световолокно между внутренней и наружной трубками тубуса обеспечивает освещение рабочей зоны.
• Оптическое устройство с трёхкратным увеличением для детального осмотра слизистой.
• Диоптрийная подвижка от −5 до +5 диоптрий позволяет настроить оптическую систему под особенности зрения врача.
• Возможность подключения эндоскопических видеокамер для жёсткой эндоскопии со стандартными разъёмами.
• Обтуратор с оливообразным наконечником обеспечивает безопасное введение тубуса.
• Рукоятка, установленная под углом 75°, обеспечивает удобное положение инструмента при проведении манипуляций.
• Расположение световодного кабеля внутри рукоятки не мешает проведению диагностических и лечебных манипуляций.
• Градуированные риски на наружной трубке позволяют контролировать глубину введения тубуса.
• Тубус изготовлен из нержавеющей стали без хром−никелевого покрытия.
• Электрополировка с последующим анодированием формирует матовую небликующую поверхность корпуса.
• Рабочая поверхность тубуса механически отполирована не ниже 9−го класса шероховатости, что облегчает введение и очистку.
• Унифицированные разъёмы обеспечивают совместимость с аналогичными изделиями отечественного производства и импортным оборудованием через переходники.
• Ректоскоп выдерживает автоклавирование и другие методы и средства стерилизации, разрешённые МЗ РФ для эндоскопов.
• В комплект входят нагнетатель, электрод и ватодержатель для проведения необходимых манипуляций.
• Оптическое устройство и обтуратор входят в комплект поставки.
• Российская разработка и производство.

Применение ректоскопа Кварц Ре−ВС−2,8/20−200−Кварц

Ректоскоп Кварц Ре−ВС−2,8/20−200 применяется:

• в кабинетах и отделениях проктологии;
• в колопроктологических отделениях медицинских учреждений;
• для диагностики заболеваний прямой кишки;
• для обследования сигмовидной кишки;
• для проведения диагностических манипуляций при эндоскопическом исследовании;
• для проведения лечебных манипуляций;
• для забора материала на биопсию через встроенный биопсийный канал;
• для выполнения манипуляций с использованием гибких инструментов;
• для визуального осмотра слизистой с трёхкратным оптическим увеличением;
• для проведения жёсткой эндоскопии с подключением совместимой эндоскопической видеокамеры.
