Ректоскоп Кварц Ре-ВС-2,8/20-300-Кварц с биопсийным каналом

Ректоскоп Кварц Ре−ВС−2,8/20−300−Кварц с биопсийным каналом

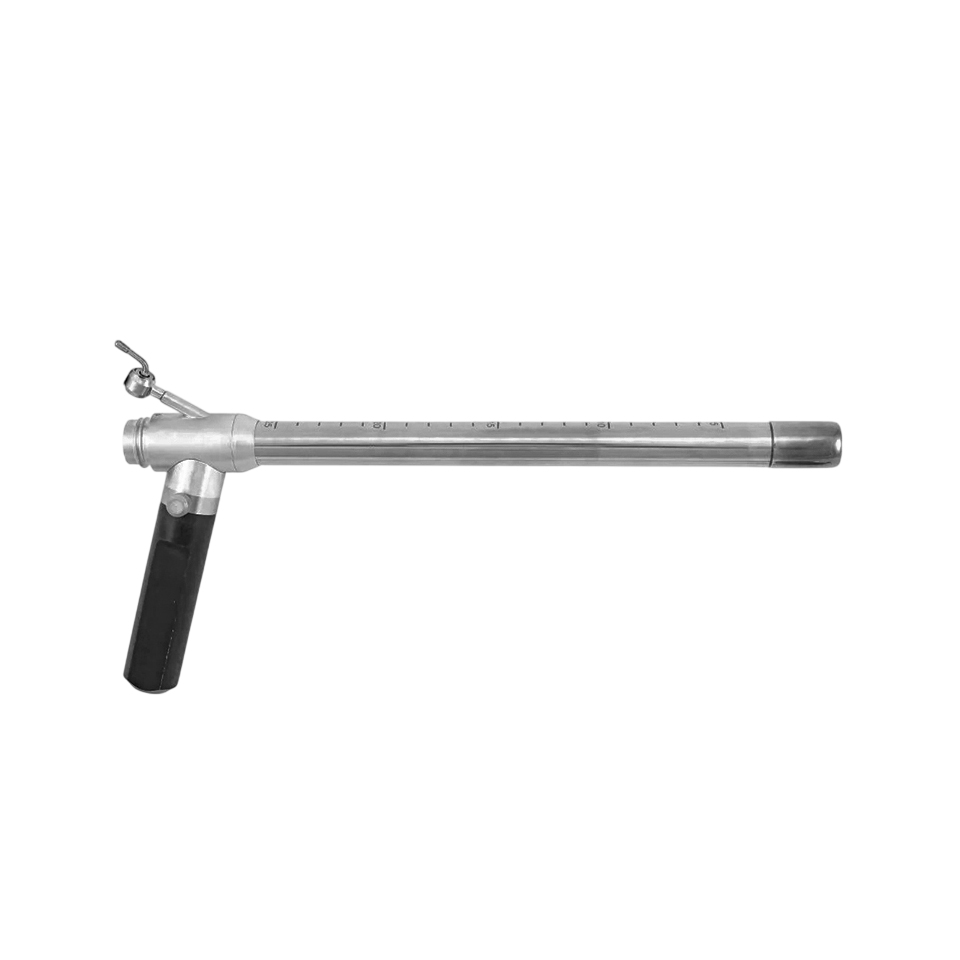

Кварц Ре−ВС−2,8/20−300 представляет собой жёсткий ректоскоп с тубусом, оснащённым встроенным биопсийным каналом, световолокном и оптическим устройством с трёхкратным увеличением. Конструкция предназначена для проведения диагностических и лечебных манипуляций с возможностью использования гибкого эндоскопического инструмента.

Основными узлами ректоскопа являются тубус с обтуратором и биопсийным каналом, световолокно, нагнетатель и оптическое устройство. Длина тубуса составляет 300 мм, диаметр — 20 мм. Для удобства работы к тубусу прикручивается рукоятка, расположенная под углом 75°.

Тубус состоит из наружной и внутренней трубок. На наружной трубке нанесены риски с цифрами для определения глубины введения инструмента в полость. Между внутренней и наружной трубками расположено световолокно. Вдоль внутренней трубки проходит биопсийный канал диаметром 2,8 мм, через который в рабочую зону вводится гибкий инструмент.

Тубус изготовлен из нержавеющей стали без хром−никелевого покрытия. Корпус подвергается электрополировке с последующим анодированием, поверхность имеет матовое исполнение и не бликует. Рабочая поверхность тубуса механически отполирована до шероховатости не ниже 9-го класса, что облегчает введение инструмента и упрощает очистку.

Конструкция

Тубус

• Диаметр тубуса — 20 мм.
• Длина тубуса — 300 мм.
• Встроенное световолокно.
• Биопсийный канал диаметром 2,8 мм.
• Риски с цифрами для определения глубины введения.
• Рабочая поверхность с механической полировкой не ниже 9-го класса шероховатости.
• Материал — нержавеющая сталь без хром−никелевого покрытия.

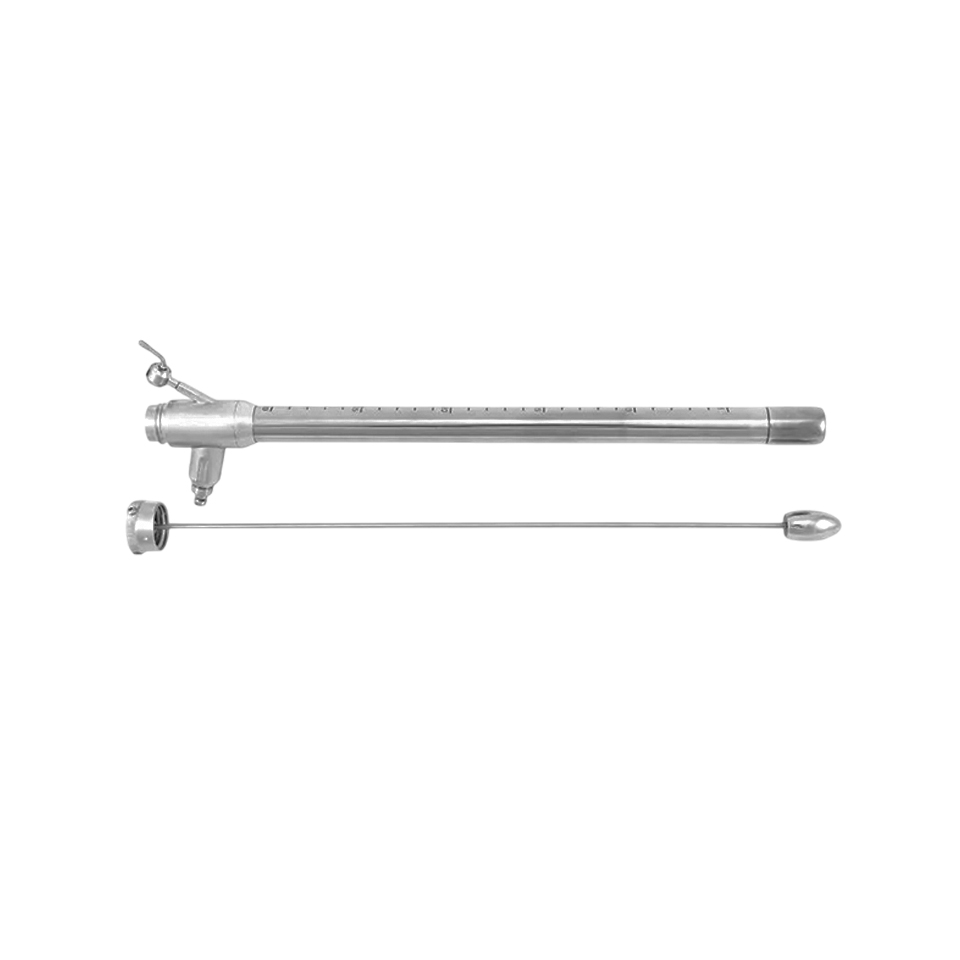

Обтуратор

• Входит в комплект каждого тубуса.
• Предназначен для безопасного введения тубуса в полость.
• Заканчивается оливообразным наконечником.
• Закрепляется с нерабочего конца тубуса винтовым способом.

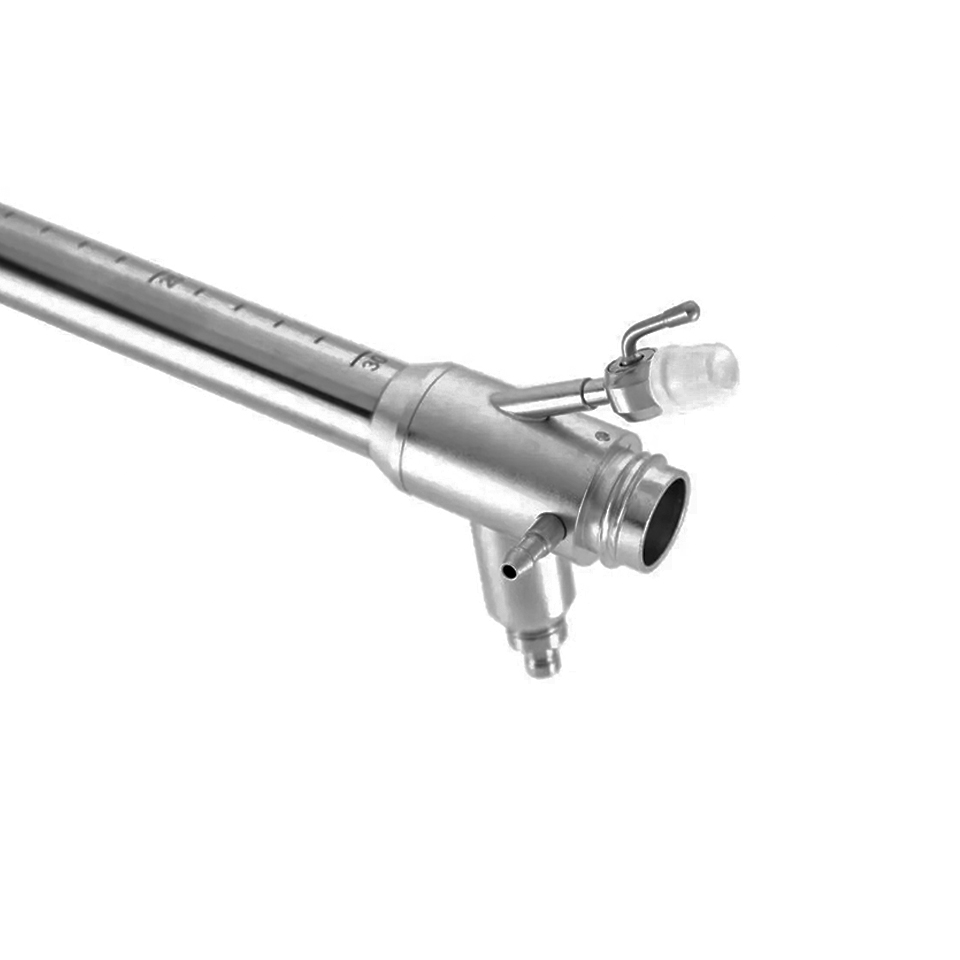

Рукоятка

• Прикручивается к тубусу.
• Угол крепления рукоятки — 75°.
• Световодный кабель проходит внутри рукоятки и не мешает проведению манипуляций.
• Отверстие для крепления световодного кабеля расположено на тубусе и удобно скрыто рукояткой.

Биопсийный канал

• Диаметр — 2,8 мм.
• Расположен вдоль внутренней трубки тубуса.
• Предназначен для введения гибкого инструмента в рабочую зону.

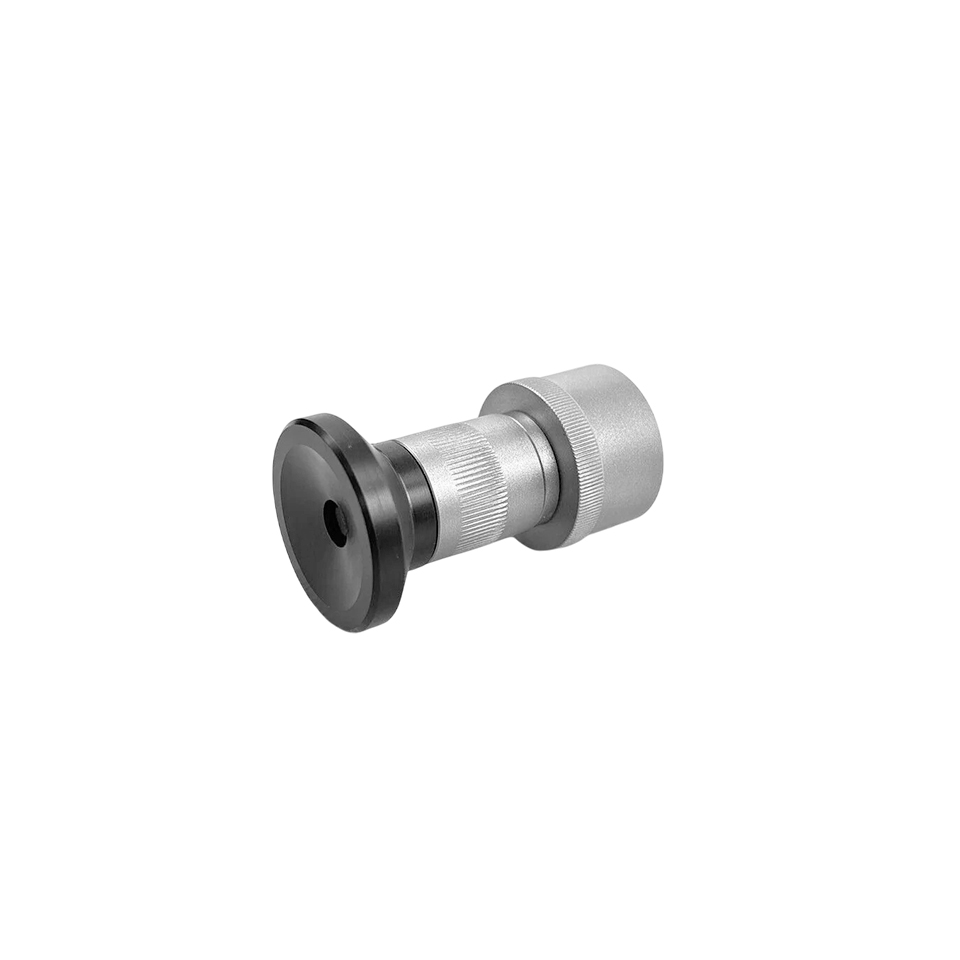

Оптическое устройство

• Оптическое увеличение — 3x.
• Диоптрийная подвижка от −5 до +5 диоптрий.
• Предназначено для осмотра слизистой под увеличением.
• Крепится к нерабочему концу тубуса винтовым способом.
• Позволяет использовать эндоскопические видеокамеры для жёсткой эндоскопии со стандартными разъёмами.
• Видеокамера крепится на окуляре оптического устройства.

Освещение

Для освещения рабочего поля внутри полости используются осветитель и световодный кабель. Эти компоненты заказываются отдельно и не входят в комплект поставки.

Световодный кабель крепится к отверстию в тубусе винтовым способом. Благодаря расположению отверстия под рукояткой кабель проходит внутри рукоятки и не мешает проведению манипуляций.

Особенности

• Встроенный биопсийный канал диаметром 2,8 мм.
• Встроенное световолокно для освещения рабочей зоны.
• Оптическое устройство с трёхкратным увеличением.
• Диоптрийная подвижка от −5 до +5 диоптрий.
• Возможность подключения эндоскопических видеокамер для жёсткой эндоскопии со стандартными разъёмами.
• Обтуратор с оливообразным наконечником входит в комплект.
• Рукоятка с углом крепления 75°.
• Матовая небликующая поверхность корпуса.
• Механическая полировка рабочей поверхности тубуса не ниже 9-го класса шероховатости.
• Электрополировка корпуса с последующим анодированием.
• Унифицированные разъёмы тубуса.
• Совместимость разъёмов с аналогичными изделиями отечественного производства и с импортными изделиями через переходники.
• Возможность автоклавирования.
• Возможность использования других методов и средств стерилизации, разрешённых Министерством здравоохранения Российской Федерации для эндоскопов.
• В комплект входят нагнетатель, электрод и ватодержатель.
• Разработка и производство в России.

Технические характеристики

Комплект поставки

• Тубус Кварц Ре−ВС−2,8/20−300 — 1 шт.
• Ручка — 1 шт.
• Крышка защитная — 2 шт.
• Оптическое устройство — 1 шт.

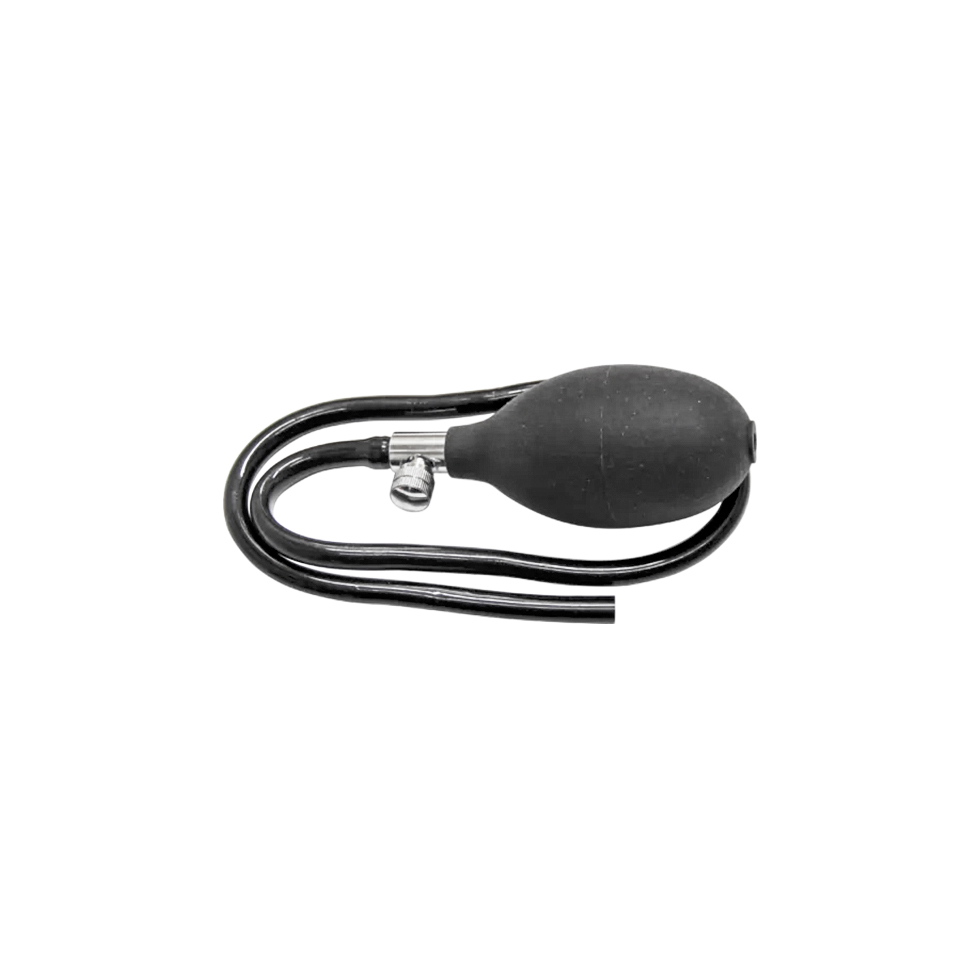

• Нагнетатель — 1 шт.

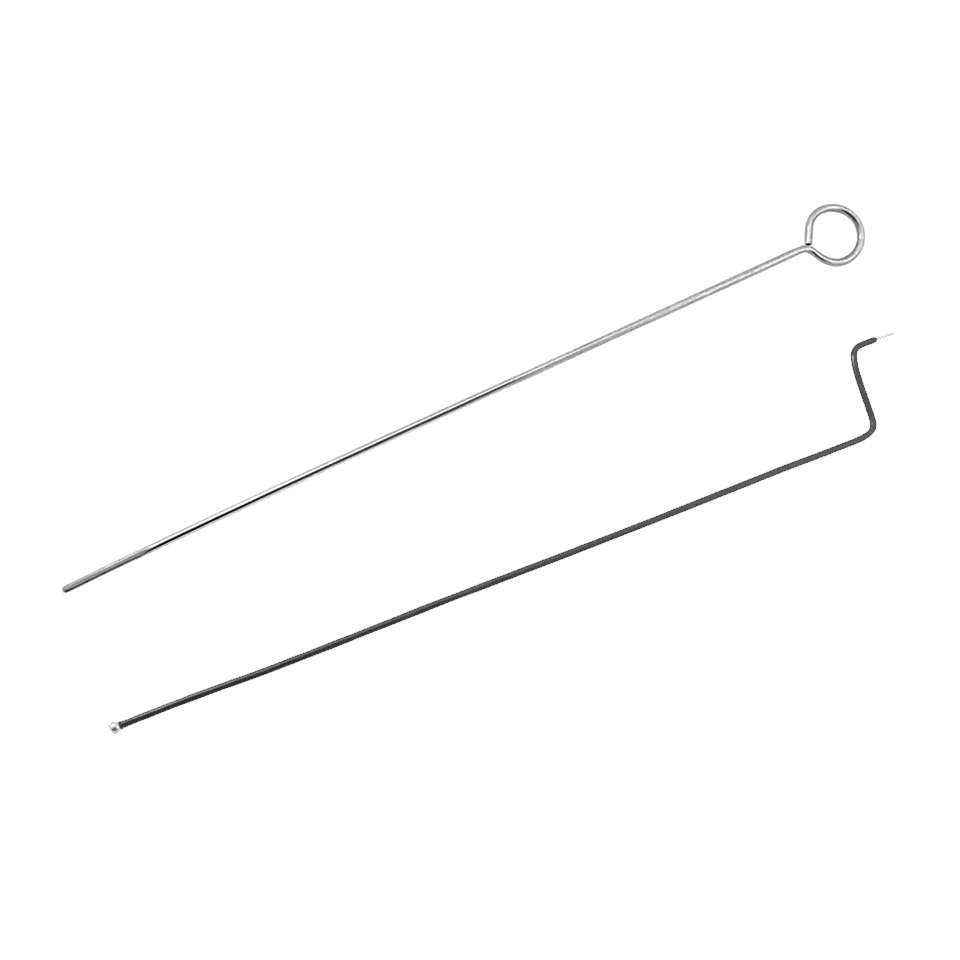

• Электрод — 1 шт.
• Ватодержатель — 1 шт.

Осветитель и световодный кабель в комплект поставки не входят и заказываются отдельно.

Преимущества ректоскопа Кварц Ре−ВС−2,8/20−300−Кварц с биопсийным каналом

• Встроенный биопсийный канал диаметром 2,8 мм для введения гибких инструментов в рабочую зону.
• Встроенное световолокно обеспечивает освещение рабочей зоны через тубус.
• Оптическое устройство с трёхкратным увеличением позволяет проводить осмотр слизистой под увеличением.
• Диоптрийная подвижка от −5 до +5 диоптрий позволяет настроить оптическое устройство с учётом особенностей зрения врача.
• Возможность подключения эндоскопических видеокамер для жёсткой эндоскопии со стандартными разъёмами.
• Обтуратор с оливообразным наконечником входит в комплект и обеспечивает удобное введение тубуса.
• Рукоятка, расположенная под углом 75°, повышает удобство проведения манипуляций.
• Световодный кабель проходит внутри рукоятки и не мешает работе врача.
• Тубус изготовлен из нержавеющей стали без хром−никелевого покрытия.
• Электрополировка с последующим анодированием обеспечивает матовую поверхность корпуса без бликов.
• Рабочая поверхность тубуса механически отполирована до шероховатости не ниже 9-го класса, что облегчает очистку.
• На наружной трубке нанесены риски с цифрами для определения глубины введения инструмента.
• Унифицированные разъёмы позволяют стыковать тубус с аналогичными изделиями отечественного производства и с импортным оборудованием через переходники.
• Возможность автоклавирования и стерилизации методами и средствами, разрешёнными для эндоскопов.
• В комплект поставки входят нагнетатель, коагуляционный электрод и ватодержатель.
• Разработка и производство в России.

Применение ректоскопа Кварц Ре−ВС−2,8/20−300−Кварц с биопсийным каналом

Ректоскоп Кварц Ре−ВС−2,8/20−300−Кварц с биопсийным каналом применяется:

• в проктологических кабинетах;
• в колопроктологических отделениях медицинских учреждений;
• для диагностики заболеваний прямой кишки;
• для диагностики заболеваний сигмовидной кишки;
• для проведения диагностических манипуляций;
• для проведения лечебных манипуляций;
• для забора биопсийного материала с помощью гибких инструментов;
• для проведения эндоскопических процедур с использованием видеокамеры для жёсткой эндоскопии.

Документы

• Ректоскоп Кварц Ре-ВС-2,8/20-300-Кварц с биопсийным каналом: регистрационное удостоверение Росздравнадзора
